Game Character Rigging with Houdini

0001年 01月 01日 2022年 08月 31日 2 分钟智伤帝

houdini 模块: SOP

1. Common Nodes in Use
- houdini 的骨骼会自动朝向下一个骨骼
- 在正交视图创建骨骼
- 在 Rigging shelf 可以点击 Bone 创建骨骼
- alt + w 可以打开批量改名窗口
1. Common Nodes in Use 02

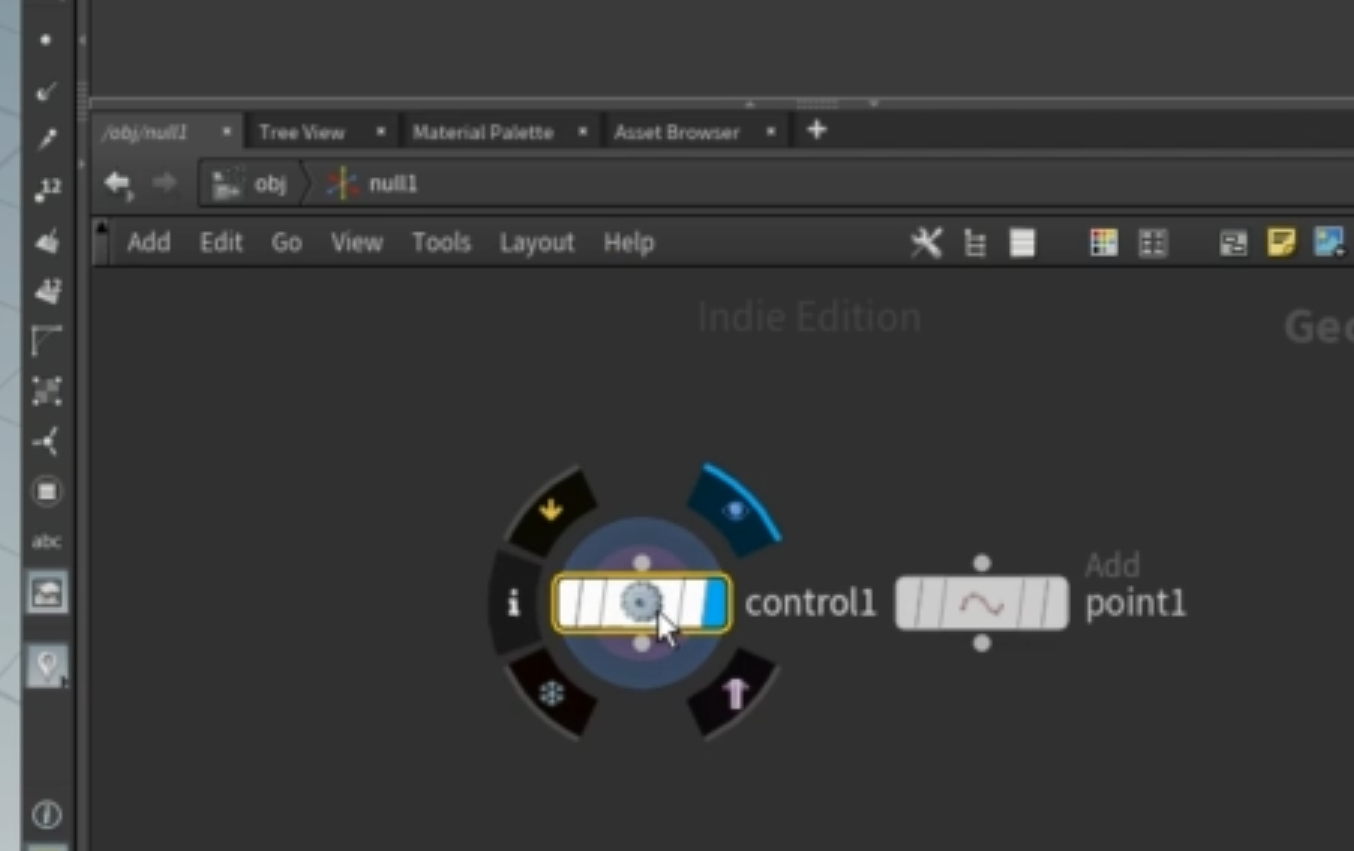

- houdini 的 null node 等价于 maya locator
- null 节点可以点击进去修改显示效果
- 使用 Shelf 的 bone 工具可以用滚轮调整创建的骨骼数量
- 可以用 python 代码批量生成控制器
1. Common Nodes in Use 03

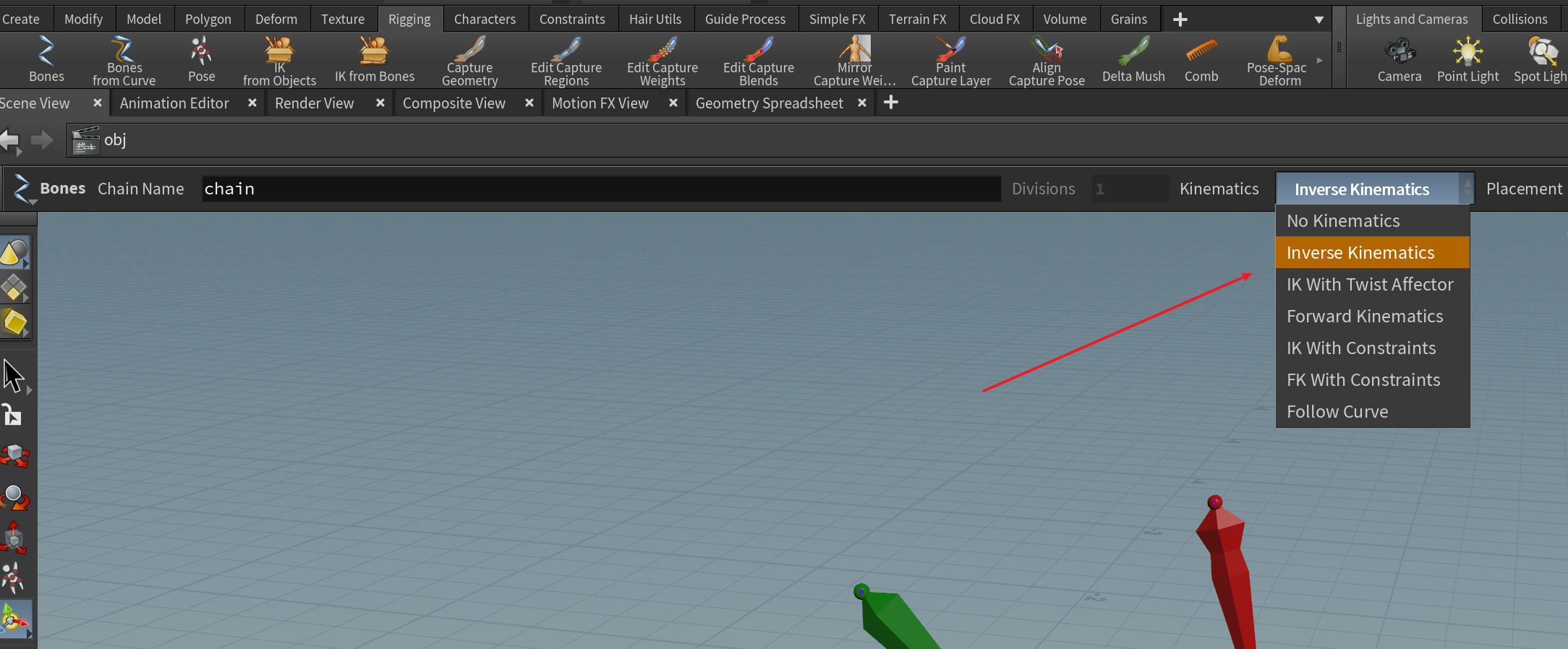

- 在创建 Bone 上可以设置 IK 创建

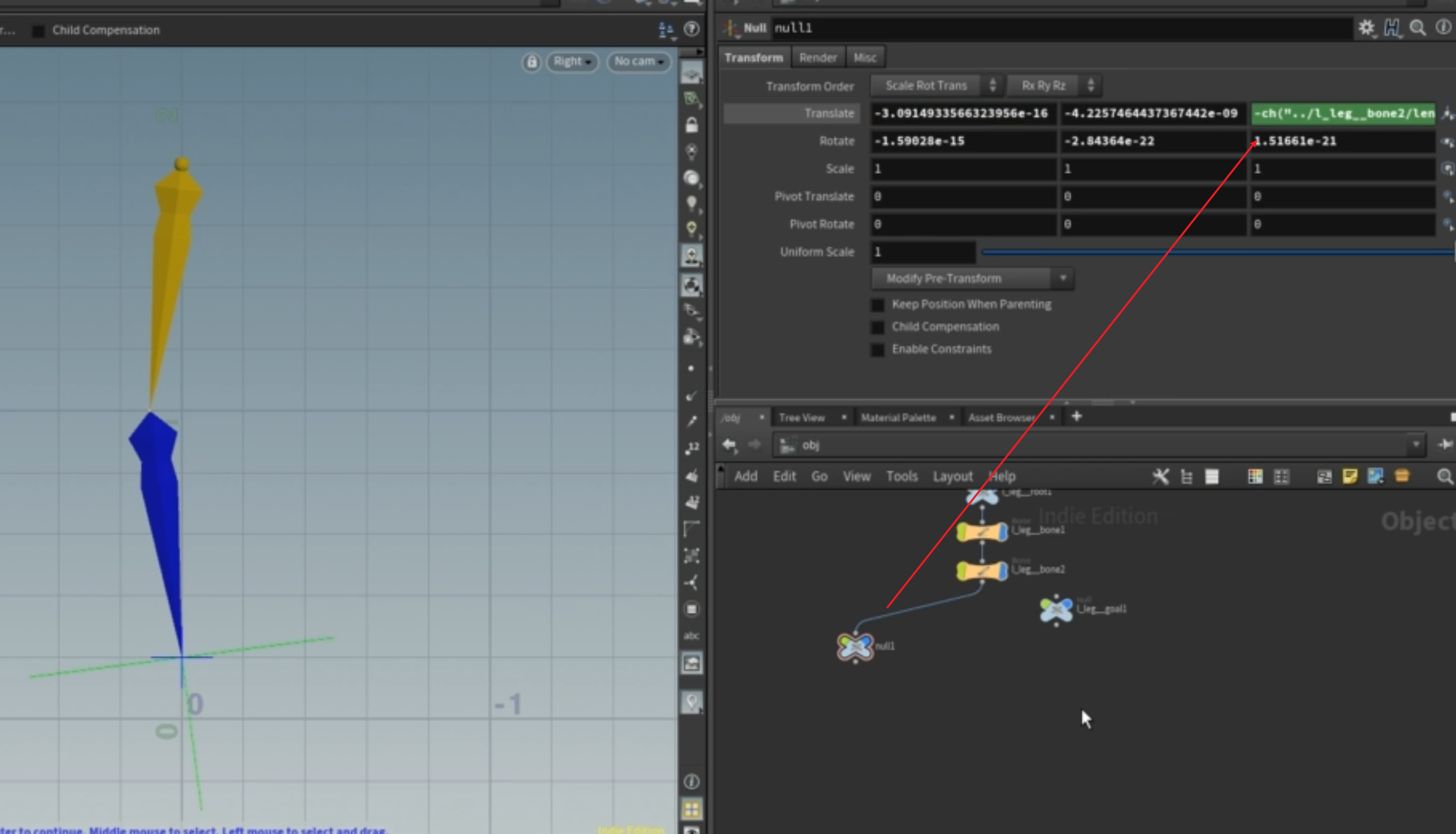

- 可以获取 bone length 让 locator 一直在末端的骨骼位置上
1. IK Legs 02

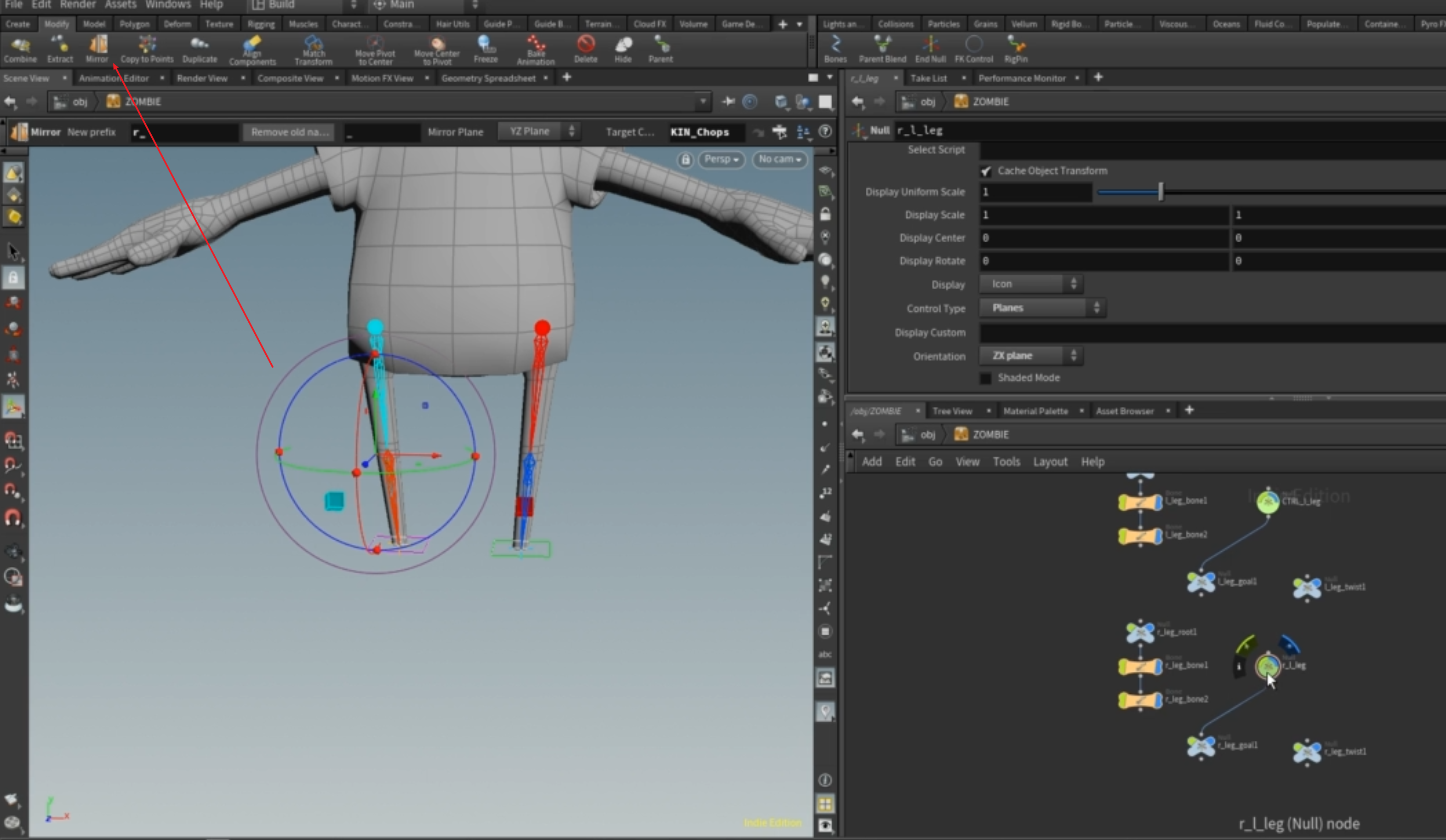

- 使用 Modify Shelf 可以点击 Mirror 将绑定系统镜像
1. FK Spine 02

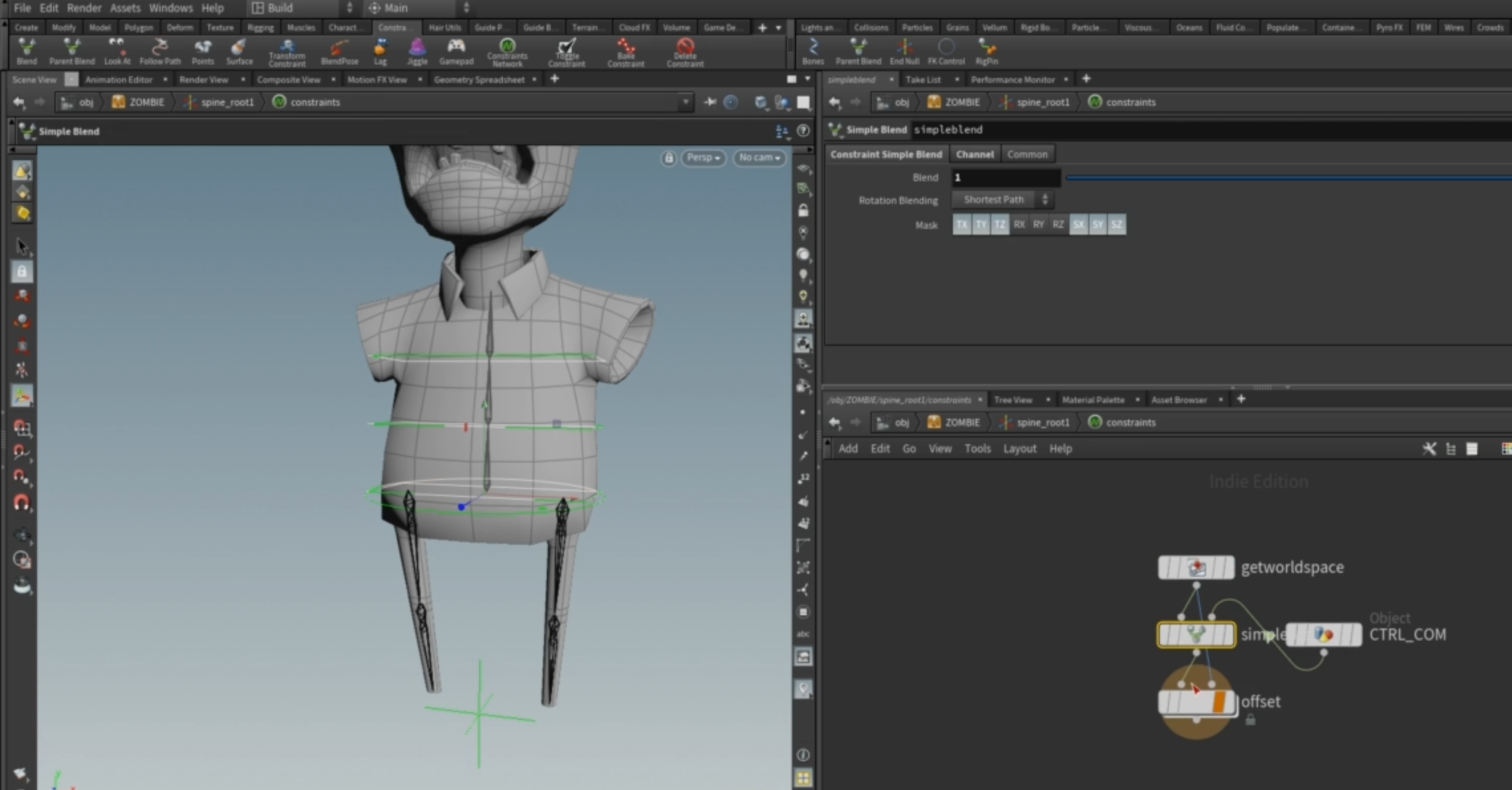

- 通过 Blend 节点可以让 Spine 的转动不影响到 Hip
1. FK Arms
- 在骨骼上按 ctrl +左键可以在中间切分骨骼
1. FK Arms 02

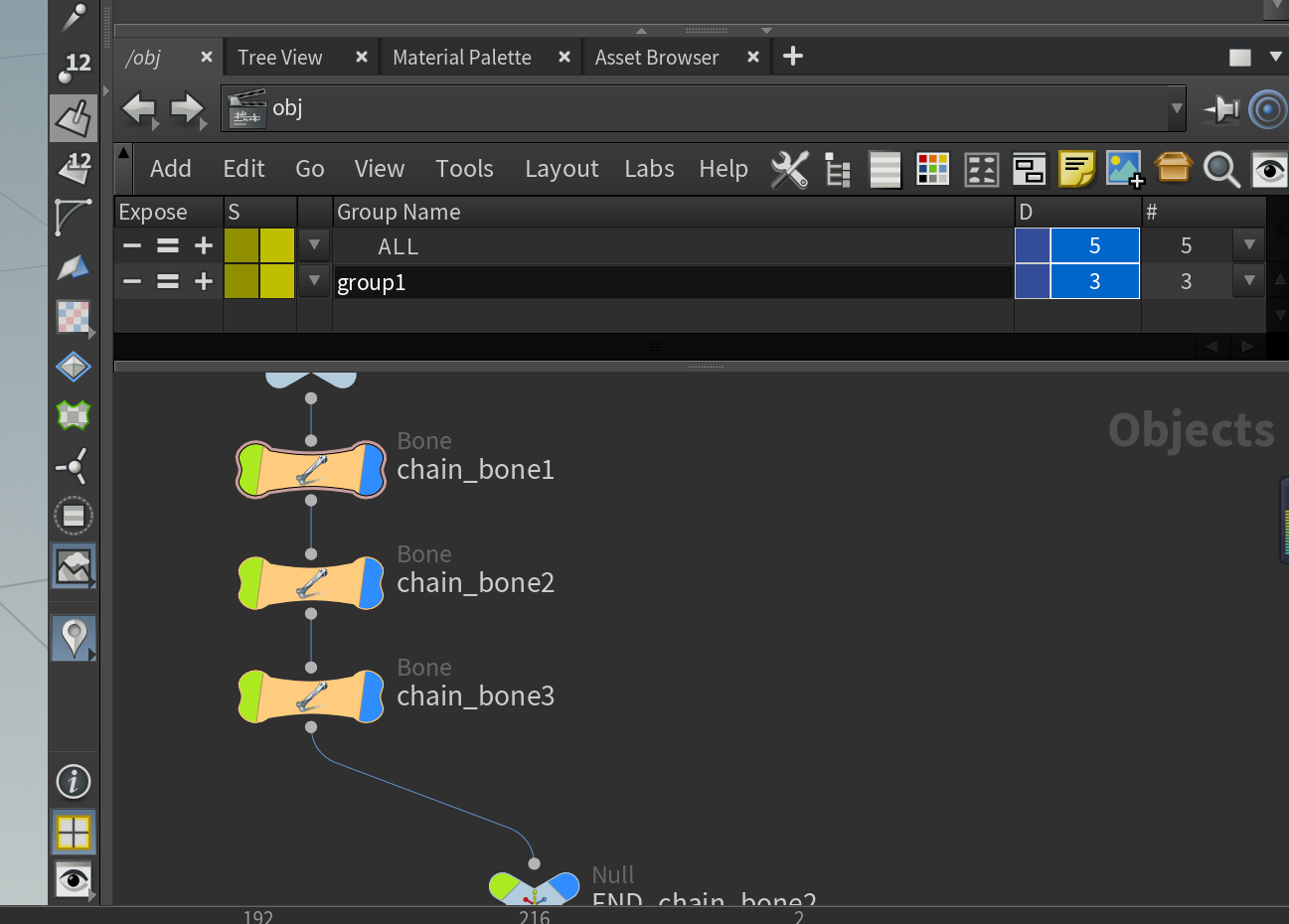

- shift + Z 可以打开 Group 窗口可以在上面配置隐藏的分组。

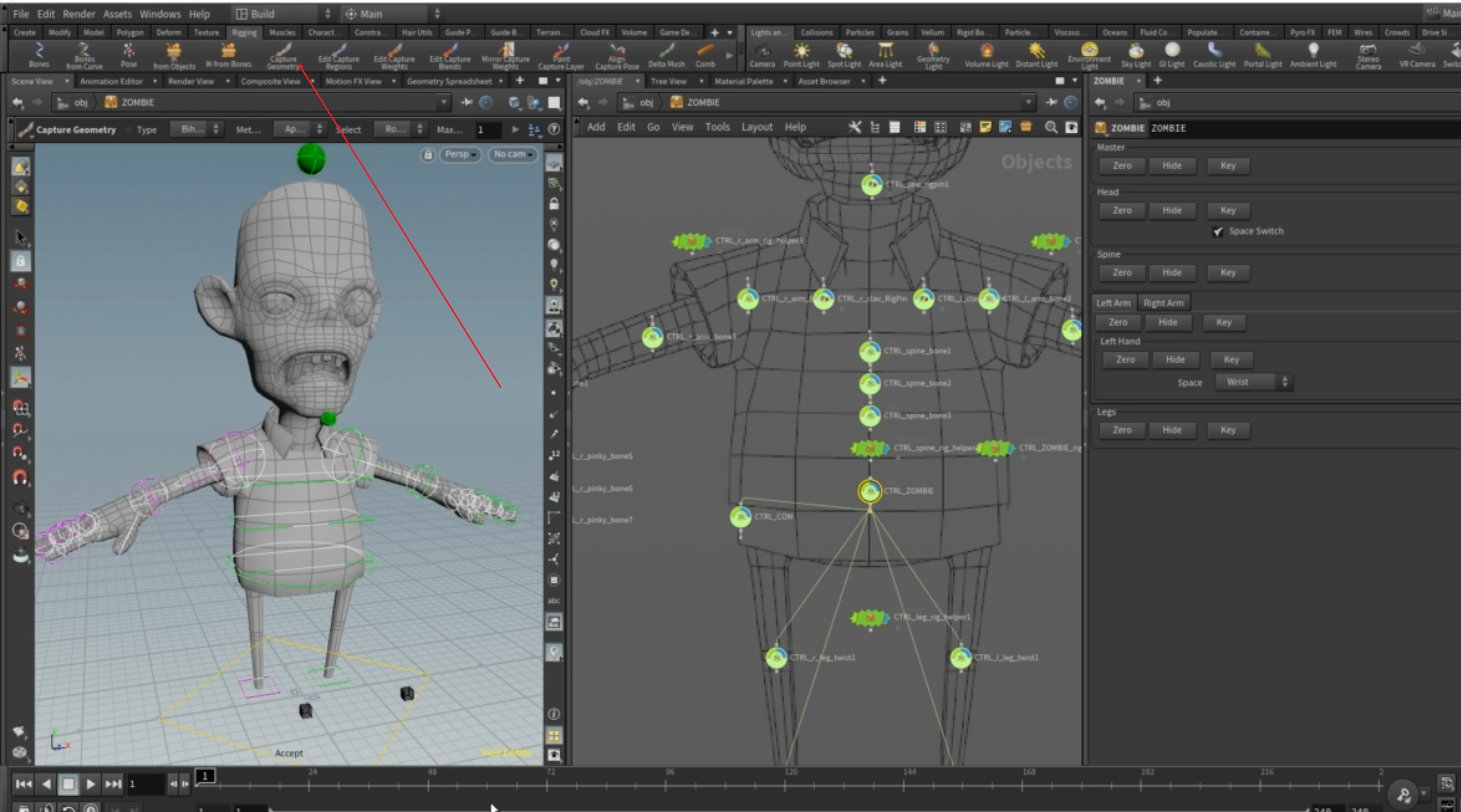

1. Overview of Houdini’s Bi-Harmonic capture system
- 蒙皮需要模型是 water tighted 的
- 选中模型然后选中控制器最高层级，Houdini 会用 Bi-Harmonic capture 自动计算权重关联
1. Manual weighting of points

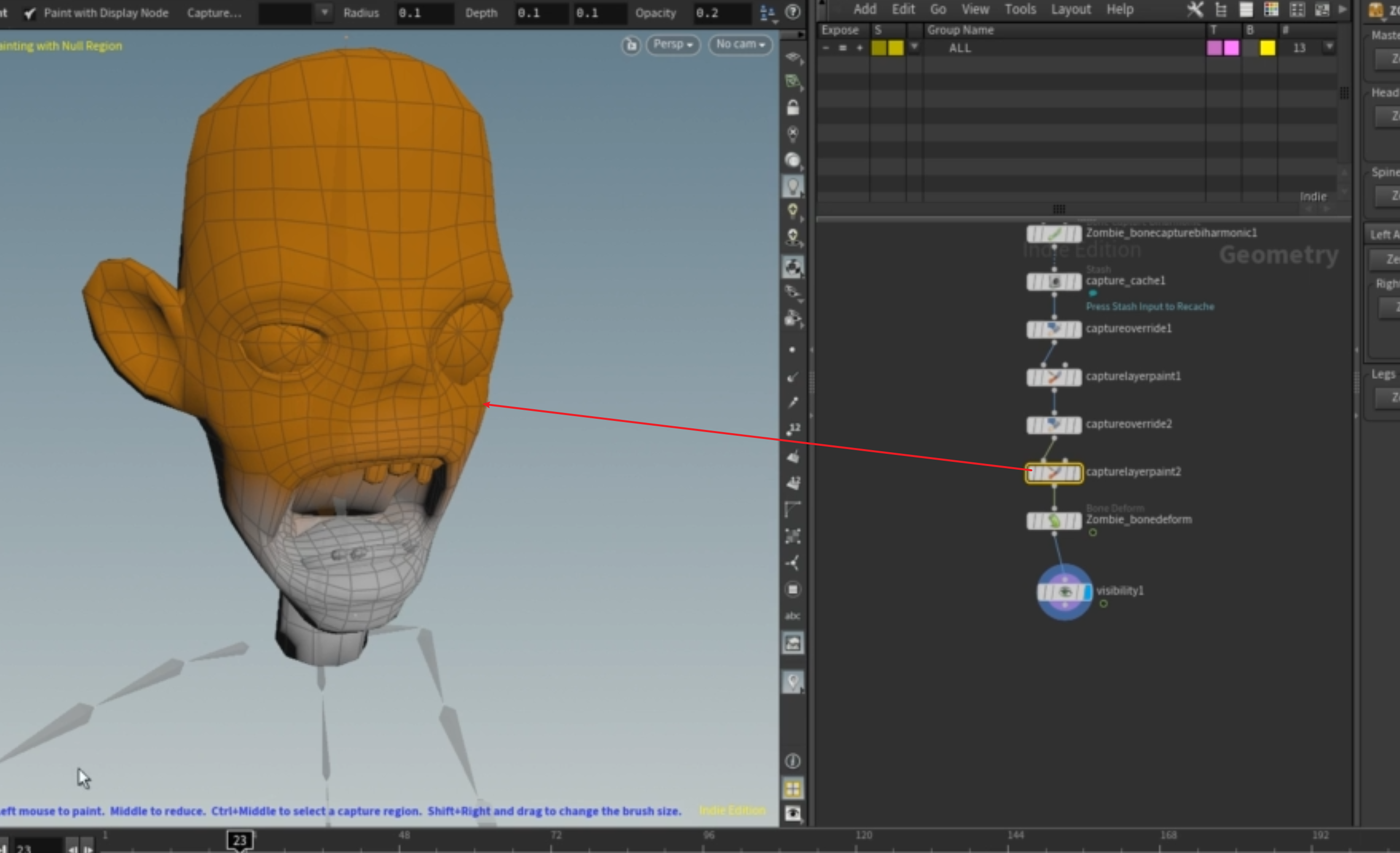

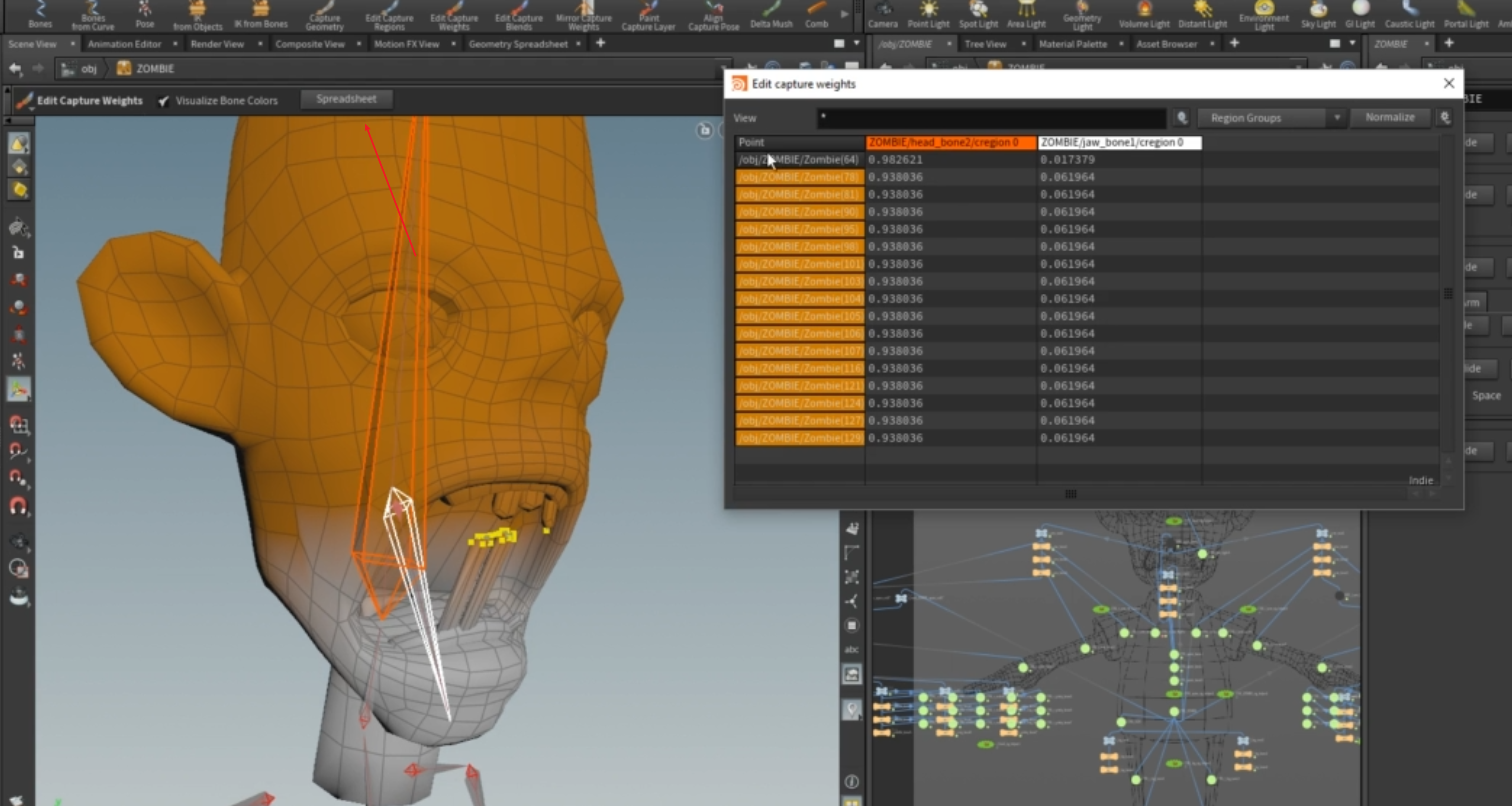

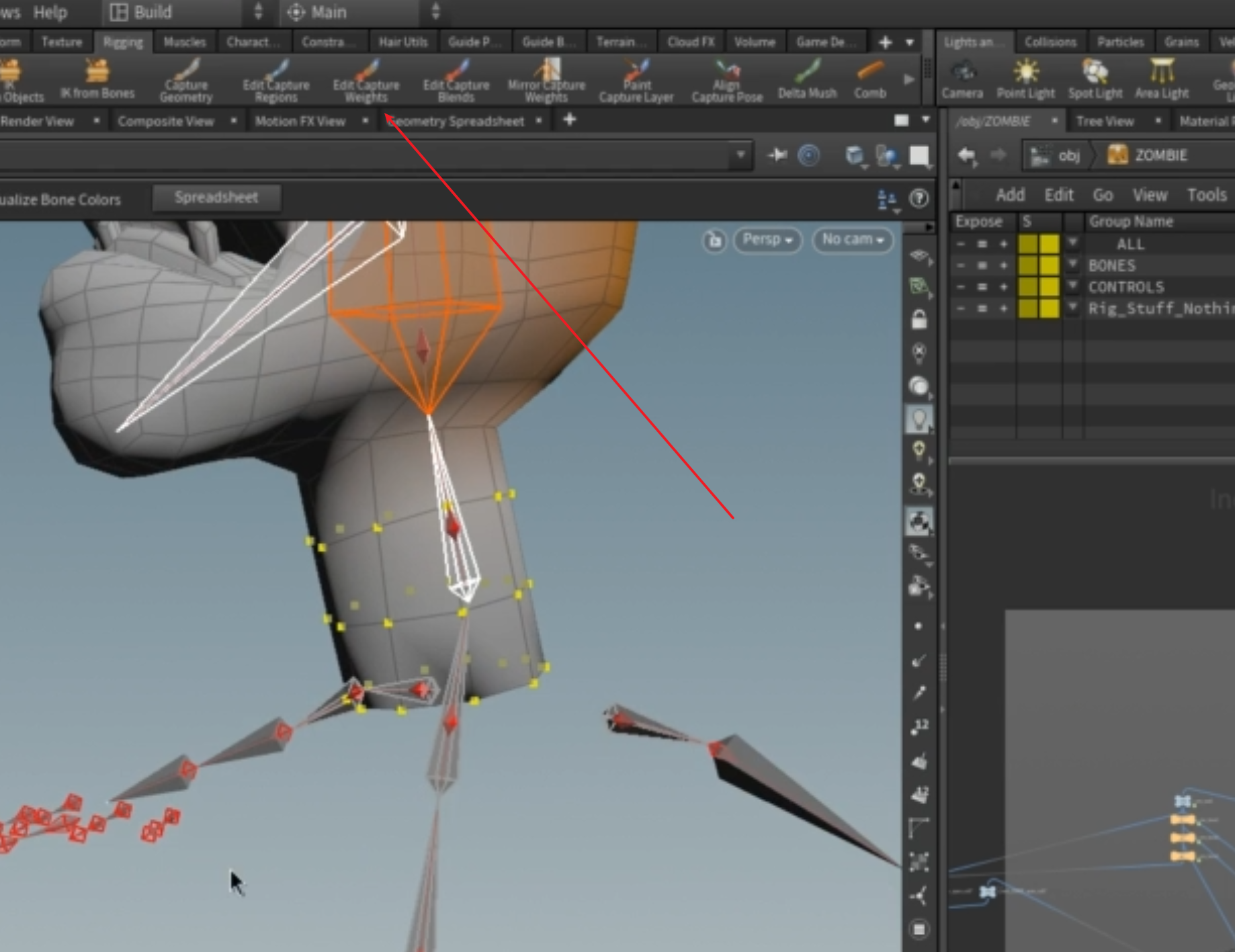

- Houdini 可以用 edit capture weight 的方式选中顶点然后挪动骨骼的红色 handle 调整权重
- 注意: 需要拖拽多次才能让权重彻底转移到相应的权重上(Houdini 会做 average 运算)
1. The Paint Skin Weights tool.mp4
- 也可以点击 spreadsheet 在编辑器中编辑顶点权重
- 点击工具架上的 paint capture layer 可以生成绘制权重的节点
- shift 加右键可以放大 radius

Python - End Null Tool

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
import hou
selections = hou.selectedNodes()
node = selections[-1]

parent_node = hou.Node.parent(node)

end_null = parent_node.createNode("null","END_{0}".format(node.name()))

end_null.setFirstInput(node)
end_null.parm('keeppos').set(1)
end_null.parm('rOrd').set(node.evalParm('rOrd'))
end_null.parm('tz').set(-node.evalParm('length'))

end_null.parm('geoscale').set(0.2)
end_null.moveToGoodPosition()
end_null.parm("controlType").set(2)
end_null.setColor(hou.Color(0.25,0.25,0.25))
end_null.setUserData("nodeShape","circle")

end_null.parm('picking').set(0)
end_null.parm('dcolorr').set(0.25)
end_null.parm('dcolorg').set(0.25)
end_null.parm('dcolorb').set(0.25)

Python - FK Control Tool

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
import hou
import itertools
bones = hou.selectedNodes()

for bone in bones:
    parent_node = hou.Node.parent(bone)
    fk = parent_node.createNode("null","CTRL_{0}".format(bone.name()))
    fk.setFirstInput(bone)
    fk.parm("keeppos").set(1)

    fk.setFirstInput(bone.inputs()[0])
    fk.moveParmTransformIntoPreTransform()
    fk.parm("rOrd").set(bone.evalParm('rOrd'))

    for axis in 'xyz':
        attr = "r{0}".format(axis)
        exp = 'ch({0}/{1})'.format(bone.relativePathTo(fk),attr)
        bone.parm(attr).setExpression(exp)

    fk.moveToGoodPosition()
    fk.parm("controltype").set(1)
    fk.setColor(hou.Color(0.7655,1,0.576))
    fk.setUserData("nodeShape","circle")


    for attrs in itertools.product(('t','s','p','pr'),'xyz'):
        fk.parm("".join(attrs)).lock(1)

    bone.parm('picking').set(0)
    for color in 'rgb':
        bone.parm('dcolor{0}'.format(color)).set(0.6)

    bone_group = hou.Node.addNodeGroup(parent_node,"BONES")
    ctrl_group = hou.Node.addNodeGroup(parent_node,"CONTROLS")

    ctrl_group.addNode(fk)
    bone_group.addNode(bone)



Python - Rig Helper

按钮上使用 hou.pwd().hdaModule().xxx()可以 call hda 内部的 python 代码
通过 hou.pwd().evalParm('xxx') 可以获取界面上的数据实现自定义输入

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
import hou
import itertools
def ZeroAll():
    # This function definition sets t: and r: transform parms to zero
    # if they are unlocked

    # Grab a reference to the list of nodes on the HDA parm
    fkControls = hou.pwd().evalParm('fkNodes').split()

    for fk in fkControls:
        fk = hou.node(fk)

        # Set the rotation to zero if it is NOT locked
        for parts in itertools.product('rt','xyz'):
            attr = "".join(parts)
            if not fk.parm(attr).isLocked():
                fk.parm(attr).set(0)

def HideAll():
    # This function hides the control objects in the
    # viewport

    fkControls = hou.pwd().evalParm('fkNodes').split()

    for fk in fkControls:
        fk = hou.node(fk)
        fk.parm('tdisplay').set(1)
        fk.parm('display').set(int(fk.evalParm('display') != 1))

def KeyAll():
    # Create a keyframe on the nodes listed in the HDA

    fkControls = hou.pwd().evalParm('fkNodes').split()

    for fk in fkControls:
        fk = hou.node(fk)

        # Create an empty Keyframe object
        k = hou.Keyframe()
        k.setSlopeAuto(True)
        k.setInSlopeAuto(True)

        for parts in itertools.product('rt','xyz'):
            attr = "".join(parts)
            if not fk.parm(attr).isLocked():
                k.setValue(fk.evalParm(attr))
                fk.parm(attr).setKeyframe(k)
