01 Attribute Basics
f@val = 1.553; // float
i@val = 100; // interger
s@sval = "abc"; // string
v@vval = set(3.0,6.3,1.4); // vector
f[]@aval = array(3.5,2.5,1.0,6.0); // float array
通过 Vex wrangle 可以在模型上添加自定义属性
特殊属性
@P = rand(@P);
P 表示位置,通过上面的设置可以随机模型的顶点
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/8e124f805f9eb461edeb43c94c45d1d3.jpeg)
@Cd = rand(@P);
Cd 表示颜色,可以实现顶点色
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/1e329824998815f92a75fa8bee732acb.jpeg)
https://www.sidefx.com/docs/houdini/vex/snippets
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/f0a17a8f9c1e2c4fa4dbf579323f1734.jpeg)
可以使用
@ptnum
@primnum
获取数据
@Frame
可以获取 Frame 数据
Detail 属性每次只运行一次
02 Group Basics
属性的冒号表示分组
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/9e5fad30721a941b3fa4633908e84547.jpeg)
通过 group 节点可以打组
houdini 可以通过打组将合并的模型中找到相应的分类
注: 这里也可以用 None 对不连续的 部分 进行拆分
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v22e8f8137cb2c41e1977f521ff27a8145.png)
03 Parameters Basics
Parameter Interface
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v2ab474eff52ff4c9fa634d091aca8de45.png)
打开
Edit Parameter Interface..
可以编辑 Houdini 节点的界面
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v21481d6fb6aa64c3f80b7f937db9fc117.png)
通过这个方式可以构建一些常用的 GUI。
下拉菜单可以在 menu 标签也添加相应的对象。
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v20cd1372f165a4663a4af7acdffd6acbf.png)
可以通过 expression 引用通道的数值。
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v25d0cb2bc04414dbb94114ae8fba20173.png)
vex wrangle 可以通过
ch
的方法去获取其他节点 channel 的数据。
这样就可以实现各种参数的传入控制。
reference 路径更新
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v28ac2b4cd228446039697b5461f2d41f0.png)
如果将引入路径写到 vex 代码里面,如果参数路径发生改变,vex 代码不会更新
但是如果通过 channel 的copy reference
功能的话,路径改变可以自动更新。
ramp parameters
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v2cabe297fbc324ec2afe279f8bf6a15a8.png)
输入 ramp 和 float,通过 float 值可以在 ramp 上滑动改变颜色。
parameter expression
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v2c59ae94892ef47d39d3f56202f58cd12.png)
https://www.sidefx.com/docs/houdini/network/expressions.html#globals
这里有 很多 Expression 可用的变量
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v2424b8d61e5d4441cae7d4d4b06803936.png)
这里可以拿到很多 节点 内置的变量值
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v23591128f91cc4dbb850d7b75eb95ebb7.png)
也可以在文档里面找到可用的 local variable
https://www.sidefx.com/docs/houdini/expressions/index.html
这里也有很多
HScript
提供的 function
04 Variables and operations
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v228a1d9f9e3754340af3cac9e05e36fe5.png)
vex 的变量语法与 C 语言相似
![image.png](https://pic7.58cdn.com.cn/nowater/webim/big/n_v26e6815825a9f4c589bc4883823337ca7.png
可以利用 Vex 做一个简易的计数器
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v2738a7e41795746c5a07cb3a124e23605.png)

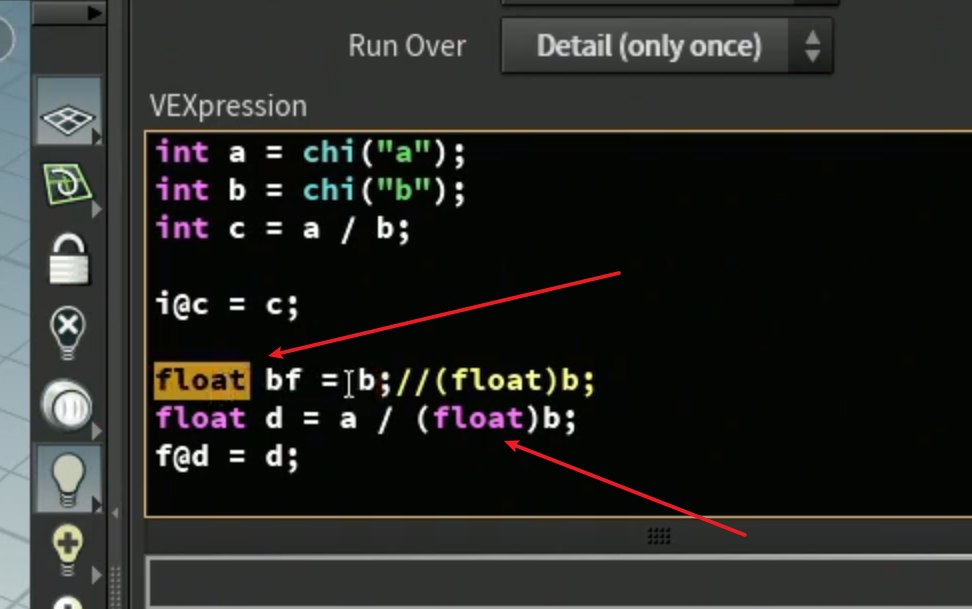

Vex 可以隐式转换和显示转换类型。
![image](https://cdn.jsdelivr.net/gh/FXTD-ODYSSEY/HoudiniWiki@gh-pages/posts/f2707ffa/n_v23636fa597d55457987ca5b943d9311c4.png)
字符串转数值 atof atoi
数值转字符串 itoa (没有ftoa
函数)
使用 sprintf 可以处理复杂的字符串替换
Houdini vector 类型获取值,可以用 数组方式获取 也可以用 xyz 属性获取。
